题  目: Pd-P 合金的凝固方式与非晶形成能力

报告人: 韦修勋

时  间:  2012 年 10  月  13 日 09:00 开始

地  点：B314

摘  要:

采用吸铸以及过冷凝固的方法，以Pd-P合金为研究对象，考察不同成分合金在相同制备条件下的非晶形成能力，并观察分析吸铸试样内部中心部位在不同厚度的凝固组织以及晶体生长方式。结合使用熔融玻璃净化加循环过热相结合的方法进行的深过冷凝固实验，得到不同过冷度下凝固组织的变化情况，建立非晶形成能力和成分以及晶体生长方式之间的关系。实验结果表明，合金在不同过冷度下凝固时发生凝固方式的变化，然而不管是亚共晶合金，共晶合金还是过共晶合金，当熔体过冷至接近玻璃转变温度之前凝固时，晶体都是以共晶耦合方式生长。而不同成分合金非晶形成能力不同，这是由于不同成分合金由单相枝晶优先生长向共晶耦合生长所需要的过冷度不同，在越小的过冷度下发生由单相枝晶优先生长向共晶耦合生长转变，非晶形成能力越强。

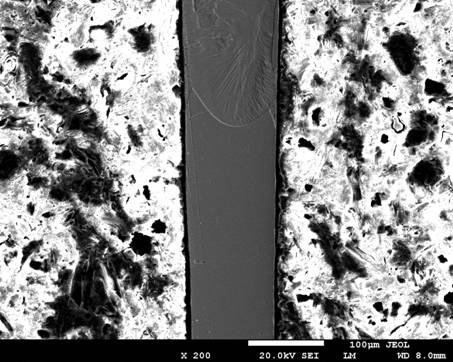

            楔形试样尖端非晶区与晶体区的交界处
