题目: 电磁场对铜合金水平连铸坯组织及偏析的影响研究

报告人: 康纪龙

时间:  2012年11月17日9:00 开始

地点：B314

摘要:

本文以获得高质量、高性能的铜圆坯为目的，将电磁场应用到铜合金的水平连续铸造过程中，分析研究了工艺参数对铸坯表面质量、组织和合金元素的偏析等的影响，对于φ200mm铅黄铜合金的细晶组织铸锭：电流强度为100A，磁场频率为30Hz，一次冷却水流量为6-8m³／min，二次冷却水流量为3-4m³／min，铸造速度为33-94mm/min，浇注温度为890℃时获得组织优异的铸坯，此即为最佳工艺参数匹配。水平电磁连铸实验装置示意图如下图所示：

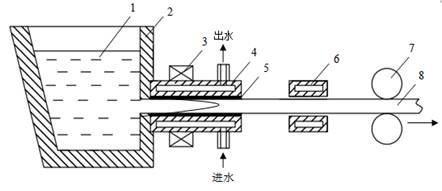

图水平电磁连铸实验装置示意图

1-      熔体，2-中间包，3-搅拌器，4-水冷铜套，

5-石墨内套，6-二次冷却，7-牵引辊，8-铸锭
